Mặt bích mù là gì

Như chúng ta đã biết thì mặt bích là phụ kiện được sử dụng để liên kết các thiết bị, máy móc, đường ống lại với nhau, giúp tạo nên một hệ thống hoàn chỉnh. Phụ kiện này đóng vai trò quan trọng trong việc giúp quá trình lắp đặt, sửa chữa, thay thế, bảo dưỡng trở nên dễ dàng và thuận tiện hơn. Đồng thời , đảm bảo vị trí mối nối được chắc chắn, tránh làm lưu chất rò rỉ ra bên ngoài.

Chính vì những công dụng ưu việt như vậy nên mặt bích trở thành phụ kiện được tin dùng trong rất nhiều các hệ thống công nghiệp. Nhưng để có thể đáp ứng được linh hoạt các nhu cầu, mục đích sử dụng thì mặt bích đã được gia công bởi rất nhiều chủng loại, hình dáng khác nhau. Trong số đó không thể không nhắc đến mặt bích mù.

Vậy xin mời bạn đọc hãy cùng theo dõi bài viết dưới đây để cùng tìm hiểu chi tiết hơn về phụ kiện mặt bích mù nhé.

Mặt bích mù là gì

Mặt bích mù hay còn được gọi là mặt bích đặc, bích bịt, blind flange. Đây là phụ kiện được thiết kế kín, không có tâm ở giữa giống như những loại mặt bích thông thường khác. Mục đích sử dụng mặt bích mù là để bịt kín đường ống, ngăn chặn sự lưu thông của dòng chảy chất. Bên cạnh đó, với thiết kế các lỗ bố trí ở rìa xung quanh thân, chúng cho phép mặt bích được kết nối với các đường ống bằng cách xỏ bu lông và đai ốc qua rồi tiến hành siết chặt.

Việc sử dụng mặt bích đặc giúp quá trình kiểm tra, đo áp được diễn ra thuận tiện và dễ dàng hơn bao giờ hết. Hơn nữa, mặt bích mù được chế tạo bởi rất nhiều các loại vật liệu như inox, nhựa, thép,…Điều này đã làm tăng khả năng ứng dụng linh hoạt của sản phẩm, đảm bảo phụ kiện hoạt động ổn định trong các điều kiện môi trường làm việc có tính chất khác nhau.

Bên cạnh đó, phụ kiện mặt bích mù được gia công chế tạo theo các tiêu chuẩn quốc tế như BS, JIS, ANSI, DIN. Vậy nên, chúng đảm bảo đạt chuẩn chất lượng và đem lại sự an toàn, hiệu quả cao trong các ứng dụng.

Thông số kỹ thuật của mặt bích mù

• Tên sản phẩm: mặt bích mù.
• Kích thước: DN15 – DN1500.
• Vật liệu chế tạo: thép carbon, nhựa PVC, inox 304, inox 316.
• Nhiệt độ hoạt động: từ -20 đến 220 độ C.
• Áp lực làm việc: PN10, PN16.
• Tiêu chuẩn kết nối: BS, ANSI, DIN, JIS.
• Nguồn gốc, xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Việt Nam.
• Sử dụng: môi trường nước, hóa chất, dầu, khí,…
• Chính sách bảo hành: 12 tháng.

Chức năng của mặt bích mù

• Đối với những vị trí đường ống cần sửa chữa, thay thế thì mặt bích mù là phụ kiện hữu hiệu nhất giúp ngăn chặn dòng chảy chất đi qua. Đảm bảo quá trình sửa chữa, bảo dưỡng được diễn ra an toàn và đạt hiệu quả tốt nhất.
• Mặt bích mù cũng có thể được sử dụng khi chúng ta cần lắp đặt thêm một đoạn đường ống, một thiết bị van công nghiệp mới.
• Sử dụng mặt bích đặc trong những đoạn ống dẫn mà không còn cần thiết nữa.
• Đảm bảo ngăn chặn dòng chảy chất hiệu quả mà không hề làm thất thoát lưu lượng chất.

Đặc điểm chung của mặt bích mù

• Được thiết kế dạng kín, không có lỗ tâm ở giữa.
• Nếu như những dòng mặt bích thông thường chỉ được dùng để kết nối đường ống, thiết bị lại với nhau, đồng thời cho phép lưu chất di chuyển qua dễ dàng. Thì mặt bích mù lại được dùng để ngăn chặn sự lưu thông của dòng chảy.
• Được chế tạo từ đa dạng các loại vật liệu khác nhau. Từ đó, thiết bị có thể sử dụng linh hoạt trong các điều kiện môi trường ứng dụng.
• Giúp đem lại sự thuận trong quá trình lắp đặt. Đồng thời , khi cần sửa chữa, bảo dưỡng, chúng cũng cho phép người tiêu dùng dễ dàng tháo rời.
• Dải kích thước của mặt bích mù tương đối rộng. Vậy nên, phụ kiện này có thể lắp đặt trong các hệ thống ứng dụng có kích thước lớn nhỏ khác nhau.

Các loại mặt bích mù phổ biến hiện nay

Phân loại dựa vào vật liệu chế tạo

Mặt bích mù được chế tạo bởi đa dạng các loại vật liệu như thép, inox, nhựa,… Mỗi một chất liệu lại có đặc tính nổi bật riêng biệt. Hãy cùng tiếp tục theo dõi bài viết dưới đây để tìm hiểu rõ hơn về từng loại mặt bích đặc nhé.

1. Mặt bích mù nhựa

Đây là những dòng mặt bích mù PVC, uPVC, cPVC, PPR, PPH, HDPE. Do được làm từ chất liệu nhựa nên những sản phẩm này có trọng lượng tương đối nhẹ, giá thành rẻ. Bên cạnh đó, chúng có khả năng chống ăn mòn vượt trội. Với những đặc điểm này thì mặt bích mù nhựa phù hợp để sử dụng trong những môi trường hóa chất, xử lý nước thải,…

Tuy nhiên, phụ kiện này bị giới hạn về khả năng chống va đập cũng như chịu đựng nhiệt độ, áp suất cao không quá tốt. Vậy nên, trước khi chọn mua sản phẩm, người tiêu dùng cần cân nhắc và xác định kỹ về tính chất, điều kiện môi trường ứng dụng để lựa chọn được phụ kiện mặt bích mù thích hợp.

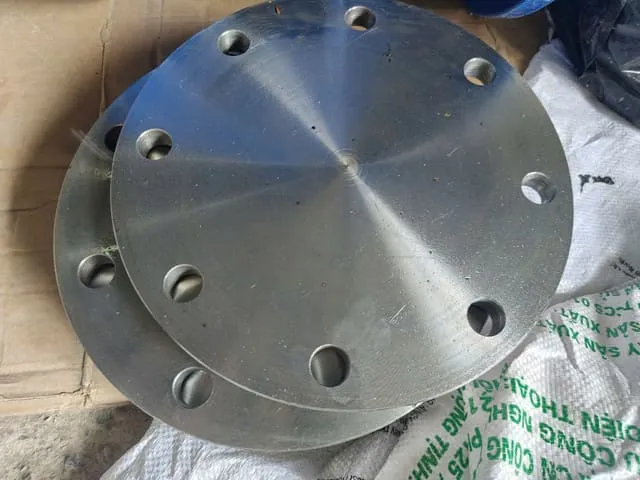

2. Bích thép

Mặt bích mù thép là những phụ kiện có khả năng đáp ứng với điều kiện môi trường nhiệt độ, áp suất lớn cực kỳ hiệu quả. Hơn nữa, mặt bích đặc thép giúp đảm bảo sự chắc chắn, kín khít, ngăn chặn tình trạng rò rỉ lưu chất. Vậy nên, khi sử dụng sản phẩm này trong những hệ thống hơi nước, khí nén, hơi nóng,…không chỉ giúp đảm bảo hệ thống được hoạt động hiệu quả mà còn bảo vệ sự an toàn cho người vận hành.

3. Mặt bích mù inox

Mặt bích mù loại này được làm từ chất liệu thép không gỉ, inox 201, inox 304, inox 316. Đây là một trong những loại vật liệu cao cấp nên chúng sở hữu nhiều tính năng vượt trội như khả năng chống ăn mòn, oxy hóa vượt trội. Ngoài ra, sản phẩm này có độ bền cơ học tốt, điều này giúp kéo dài tuổi thọ sử dụng, tiết kiệm chi phí thay thế. Không chỉ có vậy, trong điều kiện môi trường nhiệt độ, áp suất cao thì mặt bích mù inox vẫn có thể đáp ứng hiệu quả.

Phân loại mặt bích đặc dựa trên thiết kế bề mặt

1. Mặt bích mù dạng nâng RF – Raised face

Sở dĩ có tên gọi như vậy là do phần bề mặt miếng đệm của phụ kiện dược nâng lên cao hơn so với vòng tròn bắt vít. Với kiểu thiết kế như vậy giúp tập trung phần áp lực vào bên trong phần miếng đệm của mặt bích. Điều này giúp làm tăng khả năng bịt kín vượt trội, ngăn ngừa tình trạng rò rỉ lưu chất. Đồng thời , giúp cải thiện và nâng cao hiệu quả của mối nối.

Thông thường, mặt bích mù dạng nâng RF hay được sử dụng trong những ứng dụng có áp suất trung bình cho đến cao như hệ thống đường ống dẫn lọc dầu, nhà máy hóa dầu,…

2. Mặt bích mù dạng mặt phẳng FF – Flat Flange

Khác với loại mặt bích trên, mặt bích đặc FF được thiết kế phần mặt miếng đệm nằm trên cùng một mặt phẳng với vòng tròn bắt vít. Điều này cho phép phụ kiện được lắp đặt trong những hệ thống có áp suất làm việc thấp, không yêu cầu cao về khả năng bịt kín. Một số ứng dụng phổ biến của mặt bích mù dạng FF như hệ thống xử lý nước thải, hệ thống HVAC,…

3. Mặt bích mù dạng RTJ – Ring type joint

Mặt bích mù dạng RTJ hay còn được gọi là vòng loại khớp. Trên bề mặt của mặt bích mù này được thiết kế các rãnh và có phần mặt nhô lên cao hơn so với rãnh vòng. Phần mặt nhô lên của mặt bích mù sẽ được kết nối với siết chặt với phần tiếp xúc mặt bích của đường ống.

Phân loại mặt bích đặc dựa trên tiêu chuẩn quốc tế

1. Mặt bích mù tiêu chuẩn JIS

JIS là từ viết tắt của Japanese Industrial Standards – tiêu chuẩn công nghiệp Nhật Bản. Đây là bộ tiêu chuẩn được thành lập bởi Ủy ban tiêu chuẩn công nghiệp Nhật Bản và Liên đoàn tiêu chuẩn Nhật Bản vào năm 1921. Ban đầu, mục đích ra đời của tiêu chuẩn này là đưa ra những quy định chung về lĩnh vực sản xuất, mua sắm vũ khí chiến tranh. Tuy nhiên, thì trải qua một quá trình dài phát triển, bộ tiêu chuẩn JIS đã được hoàn thiện và mở rộng hơn, bao trùm cả lĩnh vực công nghiệp.

Cho đến hiện nay thì tiêu chuẩn JIS không chỉ được áp dụng tại thị trường Nhật Bản mà đã được sử dụng phổ biến tại rất nhiều quốc gia khác nhau trên thế giới.

Đối với mặt bích mù, tiêu chuẩn JIS giúp đưa ra các quy định chung về các thông số kỹ thuật như kích thước đường kính bên trong, kích thước đường kính bên ngoài, độ dày, số lỗ bu lông, nhiệt độ, áp suất làm việc,…Tiêu chuẩn này yêu cầu các nhà sản xuất phải áp dụng các thông số trên một cách nghiêm ngặt trong quá trình gia công chế tạo.

Điều này không chỉ giúp đem sự an toàn trong quá trình sản xuất, mà còn đảm bảo tính nhất quán giữa các sản phẩm đầu ra. Đồng thời đem lại sự thuận tiện cho khách hàng trong quá trình lựa chọn sản phẩm phù hợp với yêu cầu hoạt động của hệ thống ứng dụng.

2. Mặt bích mù tiếu chuẩn ANSI

Tiêu chuẩn ANSI có tên đầy đủ là American National Standards Institute – viện tiêu chuẩn quốc gia Hoa Kỳ. ANSI có trách nhiệm quan trọng trong việc đánh giá, kiểm soát các tiêu chuẩn quốc gia trong nhiều lĩnh vực khác nhau như dịch vụ, sản phẩm, nhân sự,…Điều này đã giúp cải thiện và nâng cao chất lượng, góp phần thúc đẩy sự cạnh tranh trên thị trường thế giới.

Hiện nay, tiêu chuẩn ANSI không chỉ được áp dụng tại Mỹ mà còn được sử dụng tại rất nhiều các quốc gia khác nhau trên thế giới đặc biệt là các nước châu Âu.

Đối với mặt bích mù, bộ tiêu chuẩn này chỉ được áp dụng cho việc sản xuất mặt bích mù thép và thép không gỉ. Khi đó, tiêu chuẩn đưa ra những quy định chung về kích thước, độ dày, số lỗ,…đảm bảo chất lượng các sản phẩm đầu ra. Bên cạnh đó, do chỉ tập trung vào mặt bích inox và mặt bích thép nên những sản phẩm mặt bích ANSI đều có độ cứng ổn định, khả năng chống chịu nhiệt độ ,áp suất cao vượt trội.

Điều này đã giúp tạo nên một mối nối chắc chắn, bề bỉ. Ngoài ra, chúng còn góp phần xây dựng hệ thống khép kín, ngăn chặn sự rò rỉ của lưu chất ra bên ngoài. Từ đó, giúp tiết kiệm năng lượng, tối ưu hóa hiệu suất vận hành.

3. Mặt bích mù tiêu chuẩn DIN

Đây là bộ tiêu chuẩn đến từ Đức. Mục đích ra đời của DIN là xây dựng bộ tiêu chuẩn chặt chẽ, góp phần thúc đẩy sự phát triển của thị trường, tăng cường giao thương buôn bán giữa các quốc gia trên thế giới. Một trong những điểm đổi mới của tiêu chuẩn DIN đó là bất kỳ ai cũng có thể tham gia đóng góp, đề xuất tiêu chuẩn mới. Bên cạnh đó, cứ 5 năm một lần tiêu chuẩn DIN sẽ được xem xét và đánh giá lại 1 lần. Khi đó, những tiêu chuẩn không còn phù hợp với tình hình phát triển chung của xã hội sẽ được chỉnh sửa hoặc thu hồi.

Có thể bạn chưa biết nhưng Đức là một trong những quốc gia có nền công nghiệp, công nghệ phát triển tiến bộ hàng đầu thế giới. Do đó, những sản phẩm mặt bích sản xuất theo tiêu chuẩn DIN luôn đảm bảo đem lại chất lượng, hiệu quả cao.

4. Mặt bích mù tiêu chuẩn BS

Tiêu chuẩn BS có tên tiếng anh đầy đủ là British Standards Institute – Tiêu chuẩn Anh. Hiện nay, bộ tiêu chuẩn BS có hơn 31.000 các tiêu chuẩn, bao trùm nhiều lĩnh vực khác nhau như xây dựng, vật liệu, hóa chất, chăm sóc sức khỏe,…Đặc biệt trong ngành công nghiệp, mặt bích tiêu chuẩn BS luôn đem lại độ tin cậy cho người sử dụng, đảm bảo đạt chuẩn chất lượng, an toàn.

Trong bộ tiêu chuẩn BS, mặt bích được biểu diễn bằng ký hiệu BS 4504, đi kèm sau đó là các tiêu chuẩn áp lực tương ứng như PN6, PN10, PN16, PN25,…Việc áp dụng tiêu chuẩn BS trong quy trình sản xuất mặt bích đặc giúp đảm bảo sự an toàn, cũng như đem lại sự thống nhất giữa các sản phẩm cuối cùng. Khi đó, giúp quá trình thay thế được diễn ra dễ dàng và thuận tiện hơn.

Một số tiêu chuẩn BS dành cho mặt bích như:

• Mặt bích BS 4504 PN6: đây là những dòng mặt bích có khả năng chịu đựng áp lực làm việc không quá 6 bar. Do khả năng chịu đựng áp lực không quá lớn nên những sản phẩm này được thiết kế với phần thành tương đối mỏng.
• Mặt bích BS 4504 PN16: đây là kiểu mặt bích được sử dụng rộng rãi trong các hệ thống ứng dụng hiện nay. Chúng có khả năng làm việc trong môi trường ứng dụng có áp lực không quá 16 bar.

Ứng dụng và những điều cần lưu ý khi lựa chọn mặt bích mù

Ứng dụng của mặt bích mù

• Lắp đặt mặt bích mù trong các hệ thống đường ống dẫn nước sinh hoạt, hệ thống xử lý nước thải.
• Hệ thống dẫn dầu: sử dụng mặt bích mù để ngăn chặn dòng chảy chất tại những đoạn đường ống chưa cần sử dụng tới hoặc để thực hiện sửa chữa, bảo dưỡng.
• Ngành công nghiệp hóa chất: do đây là những môi trường có độ ăn mòn cao nên chúng ta thường sử dụng mặt bích mù làm bằng chất liệu inox. Chỉ khi đó, chúng mới đảm bảo hệ thống được làm việc chính xác, ổn định, tránh làm hóa chất rò rỉ ra bên ngoài.
• Ứng dụng trong ngành công nghiệp sản xuất, chế biến thực phẩm.
• Sử dụng trong lĩnh vực y tế.

Những điều cần lưu ý khi lựa chọn mặt bích mù

Để có thể lựa chọn được sản phẩm phù hợp, hoạt động ổn định và hiệu quả trong các hệ thống ứng dụng thì bạn cần lưu ý đến những điều dưới đây:

• Xác định, kiểm tra tính chất, điều kiện môi trường làm việc bên trong đường ống dẫn. Sau đó, căn cứ vào đây để lựa chọn chất liệu mặt bích mù phù hợp. Ví dụ, đối với những hệ thống dân dụng, hóa chất nhẹ thì có thể lựa chọn mặt bích đặc nhựa. Còn đối với những hệ thống có điều kiện môi trường hoạt động khắc nghiệt như nhiệt độ, áp suất cao thì nên cân nhắc lựa chọn mặt bích đặc inox.
• Đo đạc và tính toán kích thước của đường ống dẫn cần lắp đặt. Sau đó, lựa chọn mặt bích có kích thước tương ứng.
• Như vừa tìm hiểu ở phía trên thì mặt bích đặc được chế tạo theo rất nhiều các tiêu chuẩn khác nhau. Vậy nên, cần đảm bảo tiêu chuẩn mặt bích của phụ kiện và đường ống phải phù hợp với nhau.
• Chọn mua mặt bích đặc tại những đơn vị cung cấp uy tín, chính hãng. Có như vậy mới đảm bảo chúng được hoạt động hiệu quả trong các ứng dụng. Đồng thời có tuổi thọ sử dụng kéo dài.

Địa chỉ tìm mua mặt bích đặc

Qua tìm hiểu vừa rồi, chúng ta có thể thấy rằng mặt bích mù là phụ kiện quan trọng trong rất nhiều các hệ thống đường ống dẫn công nghiệp. Với độ bền tốt, khả năng chống rò rỉ hiệu quả, mặt bích mù không chỉ giúp nâng cao hiệu suất làm việc mà còn đảm bảo sự an toàn cho hệ thống và người vận hành. Hy vọng với những thông tin hữu ích mà chúng tôi chia sẻ trong bài viết sẽ giúp quý khách hàng có cái nhìn toàn diện hơn về mặt bích mù cũng như lựa chọn được sản phẩm phù hợp với hệ thống ứng dụng của bạn.

Nhân tiện đây, nếu quý khách đang có ý định tìm mua mặt bích mù hay những dòng van công nghiệp, phụ kiện đường ống, thiết bị đo lường đạt chuẩn chất lượng, cam kết 100% hàng chính hãng với giá tốt thì hãy liên hệ ngay tới công ty TNHH Thương mại & XNK HT Việt Nam.

Với mong muốn mang đến cho khách hàng những trải nghiệm khó quên nhất, chúng tôi đã đưa ra rất nhiều các chính sách ưu đãi hấp dẫn như chế độ bảo hành lên đến 12 tháng, sẵn sàng 1 đổi 1 nếu sản phẩm có lỗi từ nhà sản xuất,…

Và để đặt mua hàng cũng như được hỗ trợ, tư vấn chi tiết hơn, quý khách vui lòng liên hệ trực tiếp với chúng tôi thông qua số Hotline.

Xin trân thành cảm ơn!
